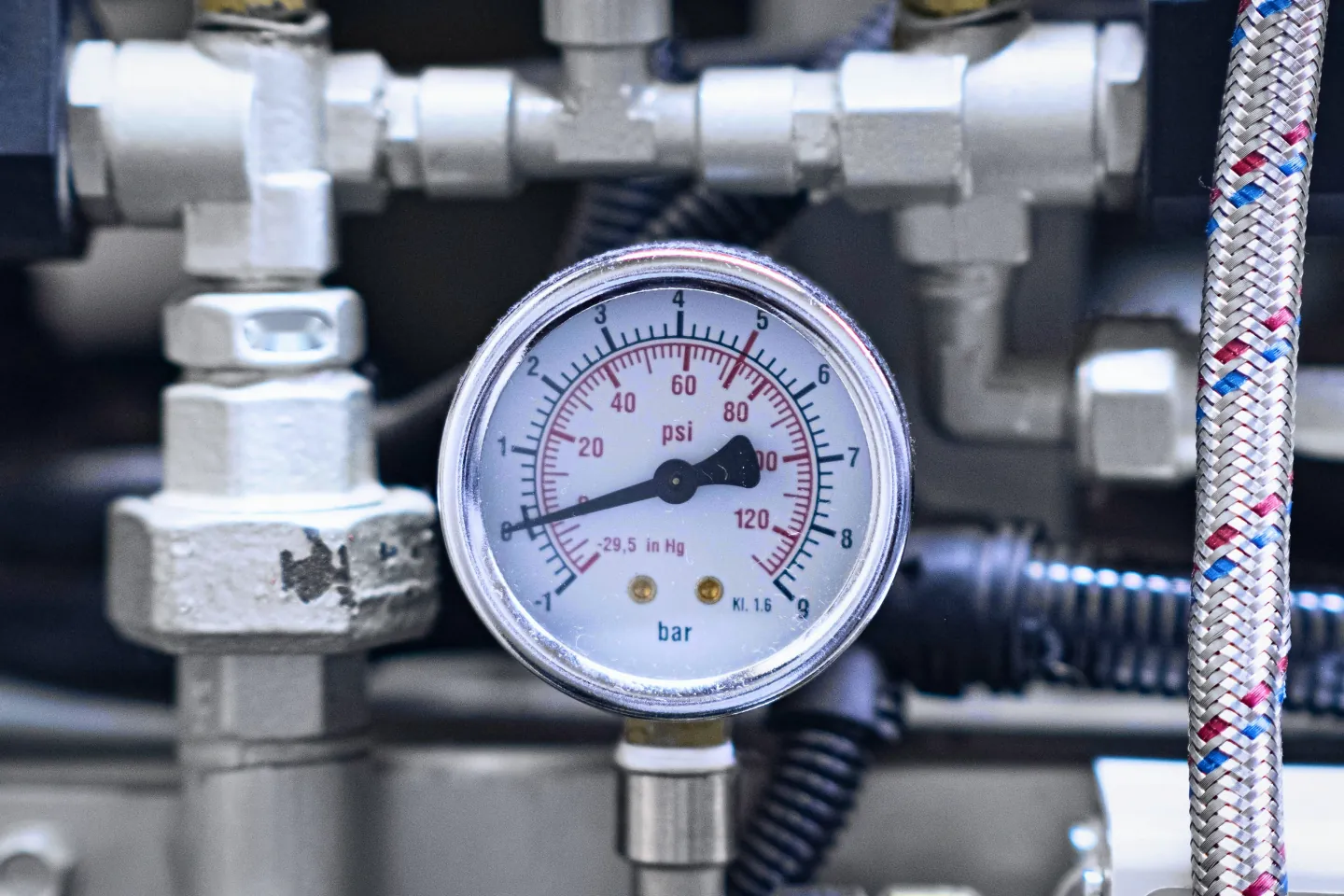

Calibração de manômetros na bancada ou na sua planta
A calibração de manômetro mede o erro do instrumento em pontos de toda a escala, por comparação com um padrão de pressão. Cada manômetro sai com etiqueta e relatório próprio, com o TAG da sua planta.
Cada manômetro sai com relatório próprio, com o TAG da sua planta, e ART quando a norma exige.
Por que o manômetro precisa de calibração
No tubo Bourdon, o erro cresce sem aparecer no mostrador. O manômetro que marca menos que a pressão real deixa o equipamento trabalhar mais perto do limite.
A calibração de manômetro segue o método da nossa calibração de instrumentos. No tubo Bourdon, o erro cresce sem aparecer no mostrador. Pulsação de bomba e vibração gastam engrenagens e articulações, e uma sobrepressão pode deformar o tubo de vez.
O único aviso costuma ser o ponteiro fora do zero com a linha vazia. No vaso e na caldeira, o operador usa o manômetro para ver quanto falta até a pressão de ajuste da válvula de segurança. Se o manômetro marca menos que a pressão real, o equipamento trabalha mais perto do limite sem que ninguém perceba.
Como é feita a calibração de manômetros
O manômetro e um padrão mais exato recebem a mesma pressão, e o técnico anota as duas leituras em pontos de toda a escala, subindo e descendo.
O manômetro e o padrão, um calibrador mais exato que ele, recebem a mesma pressão. O técnico aplica pontos ao longo de toda a escala, subindo e depois descendo, e anota as duas leituras de cada ponto. Se a leitura de subida e a de descida divergem além do que a classe permite, o mecanismo costuma ter folga ou atrito.
A primeira rodada mostra o manômetro como chegou. O critério de aprovação vem da classe de exatidão do manômetro ou da tolerância da sua planta, e a proposta diz se a incerteza é somada ao desvio na hora de aprovar. Exemplo: num manômetro de 0 a 16 bar com classe 1,0 no mostrador, o erro admitido é de até 0,16 bar em qualquer ponto. Classe em letra segue outra tabela, e o relatório informa o limite usado.
Na calibração de manômetro digital, o método é o mesmo. A resolução do mostrador entra na incerteza, e o padrão precisa ser bem mais exato que o manômetro. Informe a exatidão de cada digital no pedido: a proposta diz se o nosso padrão cobre aquela classe.
Na bancada ou na planta: quando usar cada uma
A bancada da sede é o caminho comum para lotes grandes, manômetros de reserva e tolerância apertada. Na planta, a equipe leva o padrão até o manômetro.
Na bancada da sede, o manômetro chega já retirado da linha, e a equipe confere o TAG na entrada. É o caminho comum para lotes grandes, manômetros de reserva e tolerância apertada.
Na planta, a equipe leva o padrão até o manômetro. Para calibrar com a linha em operação, a tomada de pressão precisa ter válvula de bloqueio e dreno. Em campo, a temperatura do ambiente e a vibração aumentam a incerteza, e o relatório mostra esse valor em cada ponto.
Calibração de manômetro na NR-13
A NR-13 pede indicador de pressão no vaso enquadrado e na caldeira e quer esses instrumentos inspecionados e testados ou, quando for o caso, calibrados, sem fixar prazo.
Pela NR-13, o vaso de pressão enquadrado precisa de um indicador da pressão de operação, e a caldeira, de um indicador da pressão do vapor. Esses instrumentos ficam em condições de uso, inspecionados e testados ou, quando for o caso, calibrados.
Guarde o relatório junto da documentação NR-13 do equipamento. Na inspeção, ele mostra quando o manômetro foi comparado com o padrão e com que resultado. A calibração de manômetro pode entrar na mesma parada da calibração de válvula de segurança e da inspeção NR-13, e o manômetro do reservatório de ar é um dos itens que o laudo NR-13 do compressor confere.
A norma não fixa prazo de calibração para o manômetro. Quem fixa é a sua empresa, e os sinais de que o prazo precisa encurtar estão no guia de intervalo de calibração de manômetros.
O que o relatório de cada manômetro traz
Cada manômetro tem relatório próprio, com o TAG que ele usa na sua planta. O desvio como encontrado permite avaliar as leituras feitas desde a calibração anterior.
- TAG, fabricante, faixa, unidade, classe de exatidão e menor divisão
- Leituras do padrão e do manômetro, na subida e na descida
- Desvio como encontrado e como deixado, com a incerteza
- Padrão de pressão usado, com a identificação
- Procedimento de calibração usado
- Limite de erro aplicado, na unidade do manômetro, e resultado
- Local, condições ambientais, data e técnico
Como o serviço acontece
-
Lista dos manômetros
Você envia TAG, faixa, classe, tipo e fluido de cada manômetro.
-
Proposta
A proposta diz onde cada manômetro será calibrado, quantos pontos entram e qual erro o aprova.
-
Recebimento ou visita
Na bancada, o técnico confere o TAG na chegada. Antes da visita à planta, você recebe a relação nominal da equipe.
-
Calibração
O técnico lê o manômetro como encontrado, subindo e descendo a escala. Se o desvio passa do critério, ajusta e faz nova rodada completa.
-
Etiqueta e relatório
O manômetro sai etiquetado. Você recebe um relatório por instrumento e o consolidado do lote.
O que você recebe
No fim do serviço
Como conferir
No relatório, veja o limite de erro aplicado, na unidade do manômetro, e confira se ele corresponde à classe impressa no mostrador. Num manômetro aprovado, o maior desvio como deixado cabe dentro desse limite.
- Relatório de calibração por manômetro, com o TAG da sua planta
- Aprovação ou reprovação pela classe de exatidão ou pela tolerância da sua planta
- Etiqueta com a data desta calibração e a da seguinte, pelo intervalo da sua empresa
- Consolidado do lote, com os reprovados separados
- ART do serviço, quando a norma exige
Perguntas frequentes
Manômetro com glicerina precisa de calibração?
Precisa. O líquido amortece o ponteiro quando a linha vibra ou pulsa e poupa as engrenagens. Um tubo Bourdon deformado por sobrepressão ou calor continua errando, com glicerina ou sem ela, e esse erro só aparece na comparação com o padrão.
O manômetro reprovado pode voltar para a linha?
O relatório recomenda a troca, e a decisão é da sua empresa. No vaso de pressão e na caldeira, o indicador de pressão é obrigatório pela NR-13 e precisa estar em condições de uso.
Quantos pontos da escala são calibrados?
Os pontos cobrem a escala inteira, cada um lido na subida e na descida, e a proposta informa quantos entram em cada faixa. Se o equipamento opera numa faixa estreita, peça um ponto perto da pressão de operação.
Vocês calibram manômetro digital e vacuômetro?
Sim, dentro da exatidão que o padrão cobre. Vacuômetros, manovacuômetros e manômetros analógicos e digitais seguem o mesmo método. Informe a faixa e a exatidão de cada um, inclusive a parte de vácuo, e a proposta indica o padrão de cada instrumento.
O que mandar para pedir a proposta de calibração de manômetros?
Quantidade por faixa e classe de exatidão, tipo (analógico, digital ou com glicerina), fluido do processo e local, com cidade e data de parada. Avise se há manômetro de oxigênio ou com selo diafragma, porque o método muda.
Mande a lista dos manômetros, com TAG, faixa e classe.
A proposta diz o que entra, o que fica de fora e quem assina. Se algo precisar mudar durante o serviço, você aprova antes.
